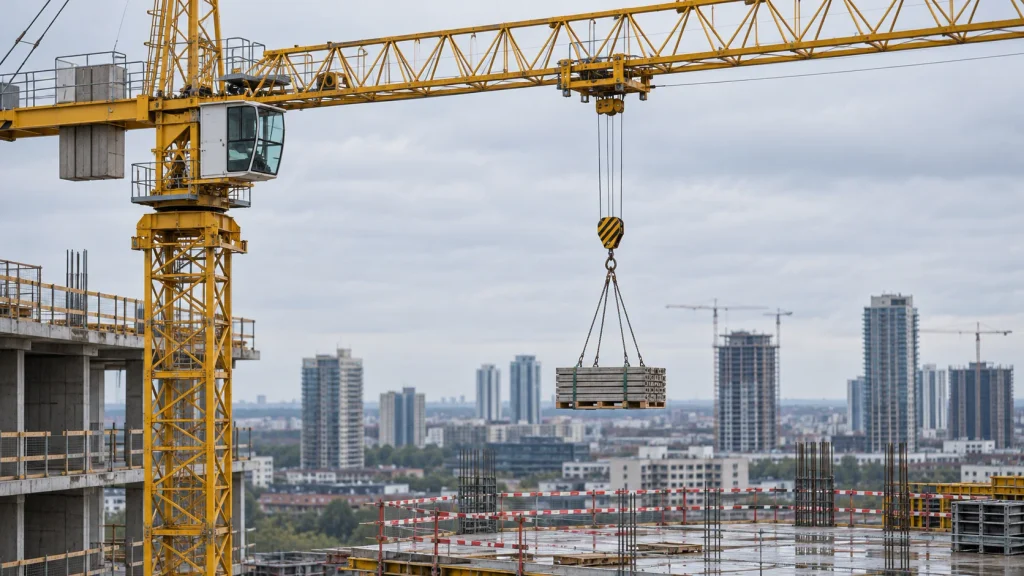

В характеристике башенного крана указывают, какой груз допускается поднимать при конкретных условиях и на конкретном вылете. Максимальная грузоподъёмность — только одно значение из набора параметров. Для практической проверки нужно найти допустимую нагрузку именно для требуемой точки подачи и конфигурации крана.
Ниже — порядок чтения таблицы или диаграммы. Он помогает понять документацию, но не заменяет руководство по эксплуатации, проект производства работ и решение ответственного специалиста.
Сначала проверьте, к какому крану относится таблица
Перед чтением грузовой характеристики сверьте модель и конфигурацию крана с паспортом и документацией. У разных моделей одного производителя таблицы различаются. Могут влиять длина и положение стрелы, высота башни, запасовка каната, противовес и другие параметры, перечисленные изготовителем.
Проверьте заголовок документа, обозначение модели, единицы измерения, редакцию таблицы и примечания. Если таблица относится к другой конфигурации или часть исходных данных неизвестна, по ней нельзя подтверждать подъём.
Найдите вылет и нужный режим
Вылет — расстояние, для которого в таблице задаётся грузовая характеристика. Где именно отсчитывается это расстояние, смотрите в документации изготовителя: не подменяйте его расстоянием от произвольно выбранной точки площадки.

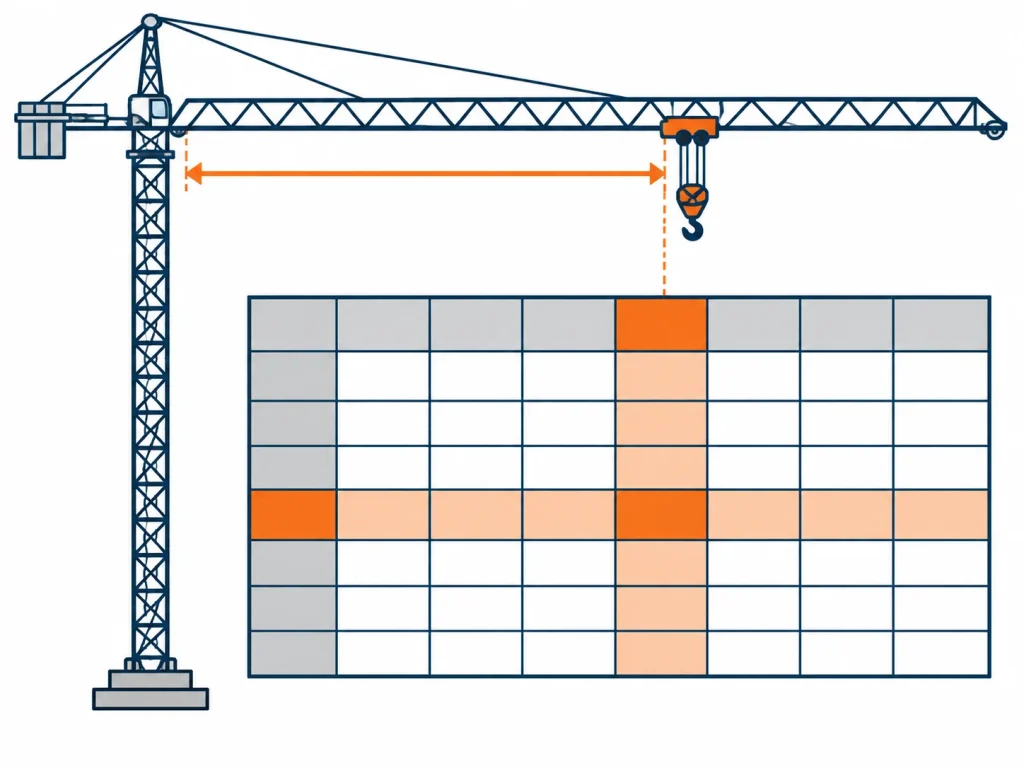

Таблица может быть представлена как матрица: вылеты расположены по строкам или столбцам, а значения для разных длин стрелы или схем работы — по другой оси. В диаграмме те же данные могут быть показаны кривыми или отдельными линиями. Сначала найдите в легенде нужную конфигурацию, затем — требуемый вылет.
Если для требуемого значения вылета в таблице нет строки или точки, не округляйте его в удобную сторону. Не интерполируйте значения и не считайте пустую ячейку нулём либо разрешением на подъём, если изготовитель прямо не описал такой способ чтения.
Прочитайте допустимую нагрузку и единицы
В точке пересечения нужного вылета и конфигурации найдите указанную нагрузку. Убедитесь, что единицы совпадают с расчётом: например, килограммы и тонны нельзя сравнивать без перевода. Проверьте примечания к таблице: они могут задавать дополнительные условия применения значений.
Затем уточните, что именно включено в указанную массу. Порядок учёта крюковой подвески, стропов, траверс, захватов и других приспособлений зависит от документации крана и принятой схемы. Не прибавляйте и не вычитайте их «по привычке» — найдите правило для этой модели и конфигурации.
Не смешивайте грузоподъёмность, вылет и высоту крюка
Вылет показывает положение груза относительно крана по горизонтали, а высота крюка — доступную рабочую отметку по вертикали. Максимальная высота крюка сама по себе не подтверждает допустимую нагрузку на нужном вылете. Эти параметры проверяют отдельно для одной и той же конфигурации.
Так же отдельно проверяйте максимальную грузоподъёмность и нагрузку на максимальном вылете. В технических данных модели Liebherr 91 K указаны максимальная грузоподъёмность 6 000 кг, нагрузка на максимальном вылете 1 380 кг, максимальный вылет 48 м и максимальная высота крюка 40,4 м. Это данные конкретной модели, а не универсальная таблица для башенных кранов. Они показывают, почему максимальное значение нельзя автоматически переносить на весь вылет стрелы. Источник: технические данные Liebherr 91 K.
Проверьте все условия конкретного подъёма
Перед тем как использовать значение, сопоставьте таблицу с фактической операцией:
- точная модель и установленная конфигурация крана;
- фактический вылет и требуемая высота крюка;
- масса груза и способ учёта грузозахватных приспособлений;
- ограничения, примечания и условия, указанные в руководстве;
- проектные решения и применимые требования на объекте.
Если в документах есть несколько таблиц, вариантов запасовки или режимов, используйте только ту таблицу, которая соответствует установленной конфигурации. Предельные условия эксплуатации, включая ветер, берите из руководства конкретного крана, а не из чужой таблицы или справочной статьи.
Типичные ошибки
- Ориентироваться только на максимальную грузоподъёмность из рекламной карточки.
- Читать значения для другого вылета, длины стрелы или режима.
- Считать максимальную высоту крюка подтверждением допустимого груза.
- Игнорировать единицы, сноски, ограничения и редакцию документа.
- Самостоятельно интерполировать или экстраполировать значения без разрешения изготовителя.
- Использовать схему похожей модели вместо паспорта установленного крана.
Короткий порядок проверки
- Сверьте модель и конфигурацию крана с документом.
- Найдите определение вылета и нужную ось таблицы.
- Выберите нужный режим или конфигурацию по легенде.
- Считайте допустимую нагрузку и проверьте единицы и примечания.
- Отдельно сверьте высоту крюка, массу всей поднимаемой системы и ограничения эксплуатации.
- При неясности остановитесь и запросите разъяснение у изготовителя или ответственного специалиста.
Грузовая характеристика относится к конкретной модели и её конфигурации. Если таблица не позволяет однозначно подтвердить подъём, не делайте вывод по аналогии: используйте паспорт, руководство изготовителя и проектные документы.
